一.功能說明
W3有線網口(kou)(如下圖)的使(shi)(shi)用(yong),可以(yi)(yi)接電(dian)腦,并且(qie)可以(yi)(yi)設置VLAN,讓電(dian)腦使(shi)(shi)用(yong)VLAN的地址段。本教程(cheng)就(jiu)是來講述W3端口(kou)VLAN的使(shi)(shi)用(yong)方法。
二.如何使用

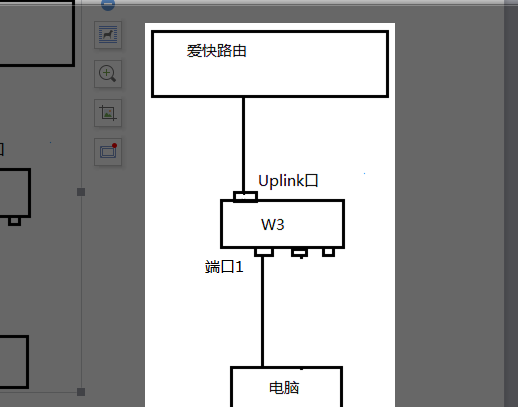

網絡拓撲:
如圖所示,W3 Uplink口連(lian)接愛(ai)快(kuai)lan口
端(duan)口1連接電(dian)腦(nao)網口
實現需求:
W3 端口1設置vlan,電腦獲取端口1 vlan網段的IP。
路由設置:

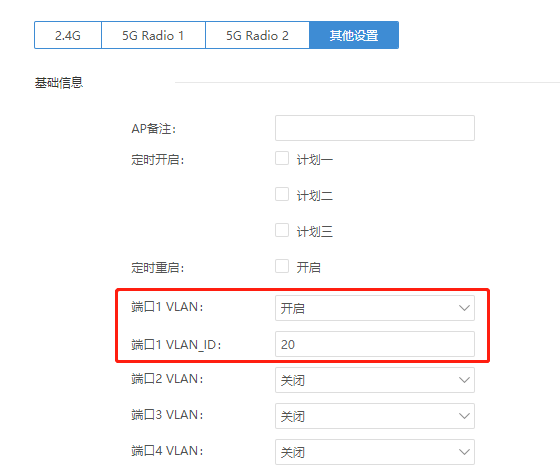

1.開啟(qi)W3的(de)端(duan)口VLAN功(gong)能 VLAN ID對應VLAN設置的(de)VLAN ID
2.vlan設置(zhi)中(zhong)添加端口1的vlan。
3.針對VLAN20設(she)置DHCP
電腦接在端口一上會(hui)獲取到100網段的地(di)址,

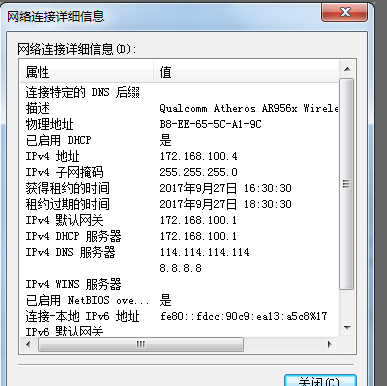

電腦接在端口一上(shang)獲取到(dao)的地址如下:
注意事項:
1.端口VLAN可以和(he)SSID VLAN同時開啟
2.如路由和W3之間交換機支持VLAN功能,交換機連接路由和W3的(de)口都需要設置成trunk口,允許路由器里面設置的(de)VLAN通過。
3.W3未(wei)設(she)置端口(kou)vlan,有線終端接在(zai)W3上(shang),獲取(qu)的(de)是LAN口(kou)DHCP分(fen)配(pei)的(de)IP。(如LAN口(kou)未(wei)設(she)置DHCP,無法(fa)自(zi)動獲取(qu)IP)
